SAEAUT ProdMoc

softvér pre monitoring a riadenie výroby

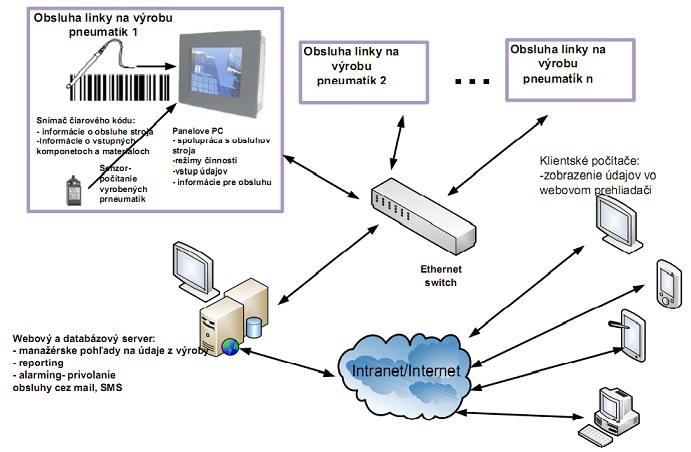

Obr.1: Použitie SAEAUT ProdMoC pre zber a spracovanie informácií vo výrobe plášťov pneumatík

Pre koho je určený

  • Pre podniky ktoré potrebujú monitorovať a riadiť výrobu finálnych výrobkov a polotovarov s využitím rôznych technologických zariadení strojov a liniek...
  • Pre integrátorské firmy, ktoré poskytujú služby v oblasti informačných a komunikačných technológii pre podnikovú sféru

Čo poskytuje

  • Súhrnné údaje o každom výrobku:
    • na ktorom stroji bol vyrobený,
    • kto stroj obsluhoval,
    • z akých komponentov pozostáva
  • Informácie o prevádzkových stavoch jednotlivých strojov a liniek
  • Prehľady a štatistiky z výroby
  • Alarmové hlásenia o poruchách
  • Možnosť privolania údržby k stroju pomocou SMS a/alebo e-mailu
  • Vytváranie rôznych reportov
  • Pravidelné konfigurovateľné zálohovanie údajov
  • Pohľady na aktuálne aj historické hodnoty
  • Vizualizácia vo webovom prehliadači cez Internet/intranet . Počet užívateľov pristupujúcich týmto spôsobom nie je obmedzený

Aké sú jeho výhody?

  • Základná rozsiahla funkcionalita za pevnú cenu.
  • Prispôsobenie špecifickým podmienkam cenovo výhodne.
  • Pohľad na aktuálne aj historické údaje v stromovej štruktúre vytvorenej podľa Vašich požiadaviek. Jej modifikácie a doplnenie, ak si to budete želať, zvládnete aj sami.
  • Možnosť pripojenia ľubovoľných zariadení komunikujúcich ľubovoľným protokolom – nezávislosť na dodávateľovi hardvéru.
  • Prácne programovanie je nahradené konfiguráciou a parametrizovaním – to výrazne znižuje náklady pri úpravach a rozširovaní systému podľa nových požiadaviek.
  • Vysoká flexibilita - možnosť vytvárania, naprogramovania vytvorenia a integrovania vlastných konfigurovateľných softvérových modulov – rozširovanie systému podľa potreby, tzn. rozširovanie konfigurovateľnej funkcionality.
  • Prístup k dátam uloženým v databázach je možné konfigurovať pomocou konfigurovateľných databázových funkcií. Pre zložitejšiu databázovú funkcionalitu je možné využiť SQL jazyk.
  • Doplnenie vizualizácie – tzn. hotových štandardných pohľadov na dáta o aplikačne špecifickú vizualizáciu s využitím ľubovoľného HTML editora
  • Možnosť použitia vlastných vizualizačných a analytických aplikácii – napr. MS Excel, MS Visio, MS Silverlight a ďalších komunikujúcich prostredníctvom OPC, webových služieb, DDE prípadne proprietárnych protokolov, ktoré môžu byť doplnené do konfigurovateľnej aplikácie pre zber a spracovanie dát.

Predmet dodávky

  • Pre koncovového zákazníka
    • kompletné riešenie softvér plus hardvér
    • alebo len základný softvér prispôsobený konkrétnej aplikácii, podľa požiadaviek.
  • Pre integrátorské firmy
    • vývojárske licencie na softvér
      • základný softvér pre zber a spracovanie údajov
      • vizualizačná desktopová aplikácia
      • vizualizačná webová aplikácia
    • licencie na základný softvér pre nasadenie u zákazníkov - za zvýhodnených podmienok
    • dokumentácia základného softvéru

Podpora

  • Pre koncových zákazníkov
    • údržba systému na diaľku – cez Internet
    • periodická lokálna údržba
    • upgrade systému na vyžiadanie zákazníka alebo podľa potreby
    • predplatené balíčky softvérovej podpory
  • Pre integrátorské firmy
    • pri parametrizácii systému
    • pri programovaní vlastných konfigurovateľných modulov
    • prevzatie vývoja niektorých častí systému podľa Vašich požiadaviek
    • pri vývoji vizualizačných aplikácií
    • predplatené balíčky softvérovej podpory

Komponenty SAEAUT ProdMoc


Systém je tvorený našimi štandardnými produktmi:
  • OpcDbGateway™ pre zber a spracovanie údajov,
  • SAEAUT OPCWebExplorer™ pre vizualizáciu v intranete a cez Internet,
  • OPCAdapter™ pre vizualizáciu v LAN.

Môže byť tiež doplnený o monitoring komunikačnej infraštruktúry s využitím nášho produktu SAEAUT SNMP OPC Server™. Pomocou produktu SAEAUT SMS Server Professional™ je možné zabezpečiť zasielanie informácii a alarmoch prostredníctvom SMS a e-mailov. Naše štandardné produkty sú predkonfigurované a doplnené o špeciálne programové moduly pre zabezpečenie štandardných funkcií SAEAUT ProdMoc™. Pre konkrétne zariadenia (snímače, akčné členy, PLC) s ktorými systém u daného zákazníka komunikuje zabezpečíme komunikačné ovládače od iných dodávateľov alebo ich vyvinieme u nás.

Ako to funguje?

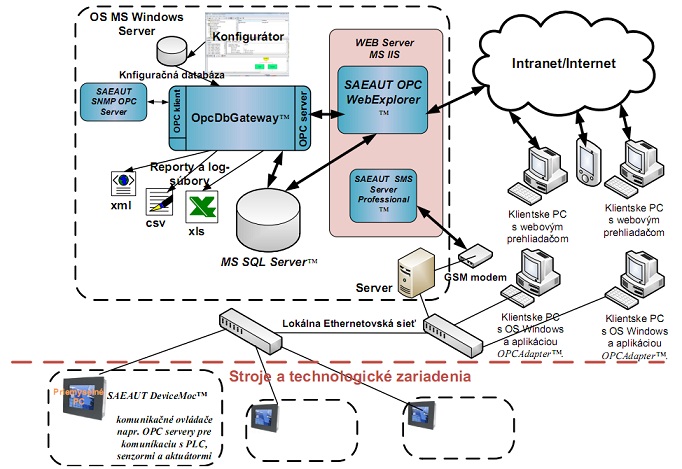

Obr.2: Ako to funguje

Centrálnym prvkom SAEAUT ProdMoc™ je softvérový produkt OpcDbGateway™,ktorý zabezpečuje komunikáciu so všetkými zariadeniami modulmi, snímačmi, PLC umiestnenými na technologických zariadeniach. Taktiež zabezpečuje spracovanie údajov a ukladanie do databázy, ich poskytnutie pre vizualizáciu prostredníctvom klientských počítačov pripojených cez Internet, intranet alebo LAN. Komunikačnú funkcionalitu, spracovanie údajov, ich ukladanie do databázy je možné konfigurovať pomocou konfigurátora OpcDbGateway™. Pre vizualizáciu cez webový prehliadač je využitá rozšírená aplikácia SAEAUT WebExplorer™, ktorá pristupuje k údajom uloženým v databázach priamo cez databázové ovládače a k aktuálnym údajom z výroby prostredníctvom OpcDbGateway™. Ako mimoriadne jednoducho konfigurovateľnú vizualizáciu v rámci lokálnej počítačovej siete je možné použiť našu aplikáciu OPCAdapter™. Komunikácia medzi serverom a priemyselnými PC prebieha v Ethernetovskej lokálnej sieti pomocou TCP/IP protokolu. Komunikácia medzi priemyselnými PC a PLC, senzormi a aktuátormi môže byť zabezpečená pomocou rôznych hardvérových a softvérových prostriedkov (napr. OPC serverov) avšak na priemyselnom PC je transformovaná na TCP/IP komunikáciu.
