IconOPCAdapter

leicht konfigurierbare Visualisierung, Datenaustausch zwischen Domänen, Plattformen und über das Internet

Bestellen Sie dieses Produkt online:

Dieses Dokument ist auch als PDF verfügbar.
Aktuelle Version im Überblick:

Was ist OPCAdapter?

OPCAdapter ist eine Software-Anwendung für die Verarbeitung, Tunnelung und auch Visualisierung von Daten aus verschiedenen Automatisierungsgeräten mit Kommunikationstreibern die als OPC-Servern implementiert sind. Zum Beispiel: SPS, verschiedene intelligente Sensoren und Aktoren.

Der Vorteil der OPC-Technologie ist die Tatsache, dass es sehr weit verbreiteten Industriestandard ist. Sein Nachteil ist, dass es auf der Verwendung von COM und DCOM-Technologie basiert und diese Tatsache schränkt seine Verwendung fast nur auf Microsoft-Plattformen. OPCAdapter abschafft diesen Nachteil, da die Daten von / zu OPC-Servern transferes von / zu anderen Anwendungen, mit Kommunikations-Treiber über TCP/IP, das nicht verwendet die COM-und DCOM. Diese Kommunikation kann zwischen zwei Anwendungen auf dem gleichen Computer oder zwischen Anwendungen auf zwei Computern die sich in den verschiedenen Netzwerk-Domäne befinden, oder über das Internet zu gehen. Man kann sagen dass OPCAdaptert funkyioniert als OPC Tunneler.

OPCAdapter

Zum Beispiel die Anwender-Applikation (die nicht verwendet COM), die in der Programmiersprache Java implementiert ist und auf dem gleichen Computer wie OPCAdapter platziert ist, speichert Daten sammelten über OPCAdapter auf die Datenbank. Diese Anwendung funkzioniert als ein Client zum OPCAdapter und OPCAdapter funkzioniert als OPC-Client für die OPC-Servern. OPCAdapter und dieser Benutzer Anwendung kommunizieren untereinander durch Windows-Sockets.

Wie kann OPCAdapter verwendet werden?

  • als Gateway zwischen der Anwendung und OPC-Server gemäß der Spezifikation OPC Data Access 2.0, 3.0

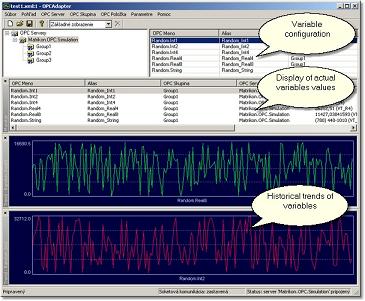

  • als eigenständige Anwendung für Sammlung und Visualisierung von Daten aus einer technologischen Prozesses. Es besteht die Möglichkeit zu wählen, welche Daten angezeigt werden grafisch und welche nur mit der Schriftzeichenen
  • als OPC-Client zum Testen Ihrer OPC-Server mit der Möglichkeit, auf lokale und/oder Remote-Servern zu durchsuchen. Es ermöglicht die Speicherung der Konfiguration als die XML-Datei.

OPCAdapter

Welche Komponenten hat die OPCAdapter Software-Paket?

  • OPCAdapter - Windows NT service Runtime-Anwendung ohne Benutzer intreface
  • Anwendung mit Benutzeroberfläche anwendbar zum Erstellen und abzustimmen einer Konfiguration für verbundenen Geräte oder zur einfachen Kontrolle der übertragenen Daten. Es kann den vollständigen OPCAdapter Funktionalität, oder es kann als nur Konfigurationswerkzeug für OPCAdapter verwendet werden.
  • Anwendung OPCAdapterSocketClient ist ein Beispiel für den Client von OPCAdapter. Für die Kommunikation mit OPCAdapter, spezielles Kommunikationsprotokoll ovet TCP/IP-Schicht ist benutz. Es wird in der Entwicklungsumgebung Microsoft Visual C + + 7.x implementiert und mit dem kompletten Quellcode Dateien geliefert
  • Hilfe-Datei, die detaillierte Beschreibung des Kommunikationsprotokolls und Handbuch für die Erstellung benutzerdefinierter Client-Anwendung, die in der Lage ist, mit der OPCAdapter zu kommunizieren.

Was andere nützliche Eigenschaften besitzt OPCAdapter?

  • es ist in der Lage zu verbinden / trennen jeden OPC-Server einzelne oder alle zusammen
  • Es passiert oft in Steuerung und Beobachtung des technologischen Prozesses, dass es notwendig Abschalten einiger Geräte und damit seine OPC-Server zu trennen ist. OPCAdapter hat die Fähigkeit, den Zeitraum für die automatische Wiederherstellung der Kommunikation mit getrennten OPC-Servern.

OPCAdapter

OPCAdapter

OPCAdapter

OPCAdapter

Was kann SAE - Automation Angebot in Verbindung mit den OPCAdapter?

  • Lieferungen von OPCAdapter Software-Paket
  • Umsetzung von kompletten Steuerungs-und Überwachungssysteme mit Anwendung OPCAdapter
  • Entwicklung des Benutzer-Client-Anwendung
  • Erweiterung der OPCAdapter mit Daten sammeln von verschiedenen Geräten nicht verwenden Kommunikationstreiber als OPC-Servern implementiert
  • Entwicklung Kommunikationstreiber für die OPCAdapter serverseitig durch Anforderungen der Anwendung - es bedeutet, dass wir die Umsetzung der Kommunikation zwischen Ihrer Anwendung und OPCAdapter

OPCAdapter Versionen:

  • OPCAdapter Basic
  • OPCAdapter Enhanced
